[UE] Weapon Bone이 있는 스켈레톤의 애니메이션

July 25, 2024

🍥 개요

애니메이션 리타겟팅 이후 Arm, Unarm 애니메이션에서 무기의 위치가 원본 애니메이션과 다르게 어색한 것이 확인됨.

🍥 해결 1)

해결 방법

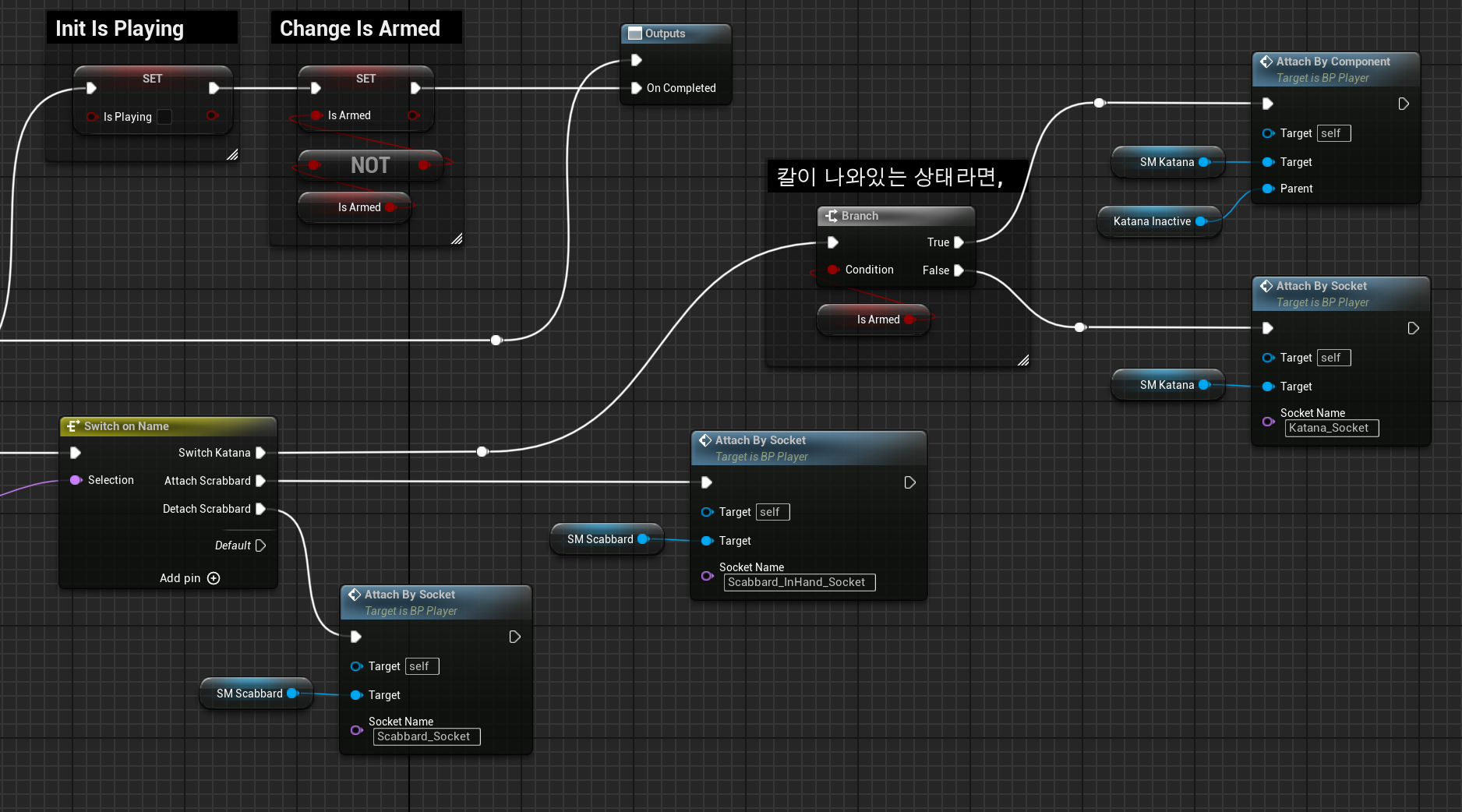

소켓과 Arrow 컴포넌트를 활용해 Montage Notify에서 무기의 메쉬의 위치를 조정해 봄.

문제점

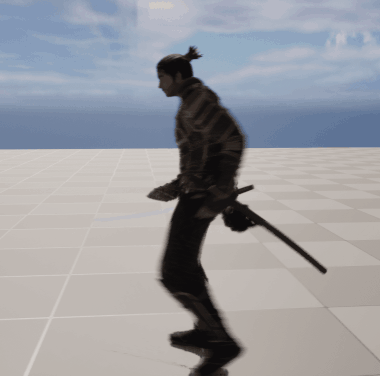

개발하고 있는 게임의 장르가 소울라이크이다보니, 전반적인 게임이 주는 중후한 무게가 생명 이라고 생각했다. 그런데 멋있게 칼을 뽑고 넣어야 하는 상황에서 이런 식으로 덜커덩(…)거리는 건 타협할 수 없는 지점. 심지어 구매한 애니메이션은 고가. 이와 같이 사용하려던 건 본 의도와는 동떨어져 있음.

🍥 문제 분석

해결할 수 있다고 생각한 이유

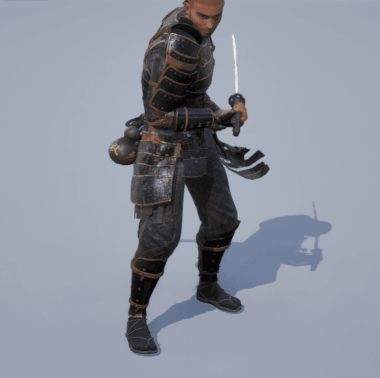

원본 애니메이션은 제작 버전보다 한참 상위인 5.4.2 버전에서도 문제없이 깔끔하게 재생되었다. 충분히 해결할 수 있는 문제라고 생각했다.

무엇이 다른가?

1) 원본 스켈레탈 메쉬는 검과 칼집이 아예 붙어있음.

2) 스켈레톤에서 본 트리 구조를 확인하면서, 해당 메쉬가 어느 본에 붙어 있는지 확인.

3) 오브젝트들은 본래 있어야 하는 손의 본을 부모로 하는 weapon_r, weapon_l 이라는 새로운 본에 붙어 있었음.

4) 새로운 본이라서 리타겟팅(5.4 auto 진행) 되면서 이를 놓쳤다고 생각함.

결론

따라서, 본을 수정할 필요성을 느낌.

🍥 해결 2)

본 수정

Skeletal Mesh Editing Tools

본을 만질 때는 보통 3D 모델링 프로그램을 써야 한다. 개인적으로 그렇게 하고 싶지 않았다…. 다른 툴까지 써가며 해결해야 되는 필수 이슈가 있는데, 판매자가 간과할 리가. 알고 보니 언리얼에서 이미 제공하는 기능(!)이다.

언리얼 Plugins에서 Skeletal Mesh Editing Tools 를 다운로드 받고 재시작.
본을 수정할 스켈레탈 메쉬를 오픈.

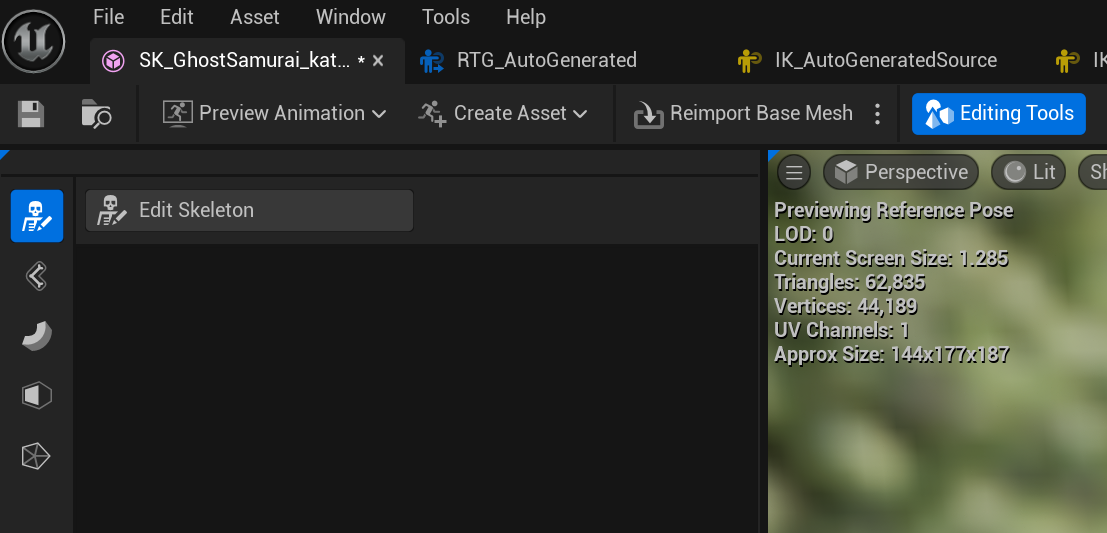

Editing Tools를 클릭하고 Edit Skeleton 으로 원본 스켈레톤 참고하며 추가.

리타겟 체인 추가

원본과 수정할 스켈레탈 메쉬의 IK Rig 생성.
최대한 원본과 비슷하게 체인 만들기.
Weapon용 본에 새로운 체인을 각각 만들어 서로 연결.

리타겟팅 후 소켓 추가

IK Rig 를 바탕으로 IK Retargeter 생성.
해당 리타겟터를 이용해 애니메이션 리타겟팅.
스켈레톤에 추가된 새로운 Weapon 본에 소켓을 넣고 무기 메쉬 부착.

결과

문제점

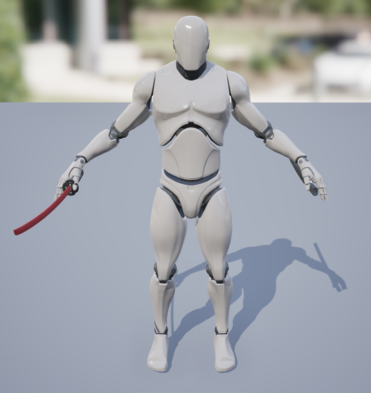

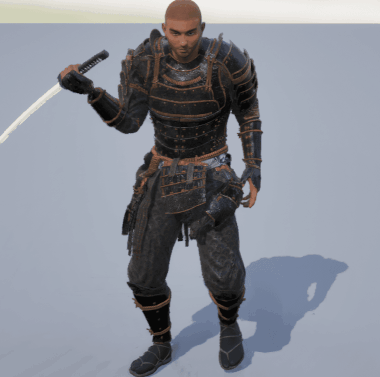

기쁨, 그리고 절망…. 칼이 돌아가긴 한다. 본이 제대로 만들어져서 리타겟팅 된 것이다. 그러나 무기가 끝까지 오른손을 따라온다. 여기서 최후의 수단으로 키 프레임을 손수 찍어야 할까 고민했다. 그런데 막상 하려고 했으면 어차피 사용해야 하는 스켈레탈 메쉬에는 무기 메쉬가 병합되어 있는 게 아니라서 적절하지 못한 방법이었을 것이다.

강사분들에게도 여쭤 보고 동기들에게도 물어보고. 이래저래 해 봤지만, 포기하는 게 좋겠다는 결론이 나왔다. 그러나 분명 원본은 제대로 잘되는데! 거의 다 왔는데! 칼만 놓고 다시 돌아오면 되는 거다. Bone에 적용된 키들은 원본과 다르지 않고 모두 적절하다. 그래서 이거 분명 딸깍 한 번으로 끝날 문제일 것이다, 라는 예상으로 유튜브를 검색해 보았다.

검색어는 unreal weapon bone . . . !

🍥 해결 3)

Translation Mode를 Globally Scaled로 변경

리타겟터에서 Weapon Bone의 Chain 디테일 창 확인.
FK 항목에서 Translation Mode를 None에서 Globally Scaled로 변경.

결과

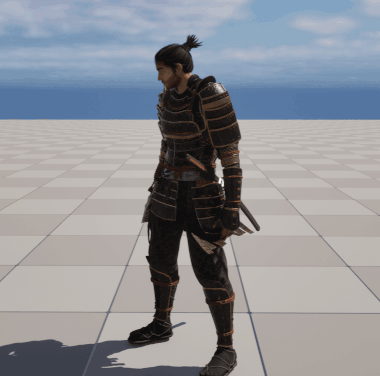

성공! 짝짝짝! 🥹👏

🍥 요약

언리얼 플러그인을 이용해 타겟 스켈레탈 메쉬에 Weapon Bone을 추가

원본, 타겟 전부 둘 다 Weapon Bone에 새로운 리타겟 체인 생성

체인의 디테일 창에서 Translation Mode를 Globally Scaled로 변경

🍥 마무리

문제 파악

소켓이나 코드로 무기 위치를 조정해 보았으나 느낌상으로 어색하거니와, 원본 애니메이션 시퀀스의 프리뷰에서는 코드를 이용하지 않고도 칼이 옮겨 가는 것을 보고 다른 방법이 있을 거라고 접근했다. 이번 이슈에서 가장 핵심적인 키 포인트였다. 이슈와 타협하지 않을 수 있었던 이유 이기도 하다.
최소 7시간을 이 방법, 저 방법 도전해 보았다. 결국 이런 시간이 최대한 가치 있게 느껴지려면 타협 없는 해결이 베스트라는 걸 느꼈다. 그런데 완벽하게 해결하려면 뭐다? 원인을 알아야 한다.
최근 개발 이슈 중에서 가장 오랫동안 고민했기에 개발 일지 형식으로 이 글을 남긴다.

🍥 Reference

https://youtu.be/pa9AjL36wdY?si=1coADzEOobaJSdMt
